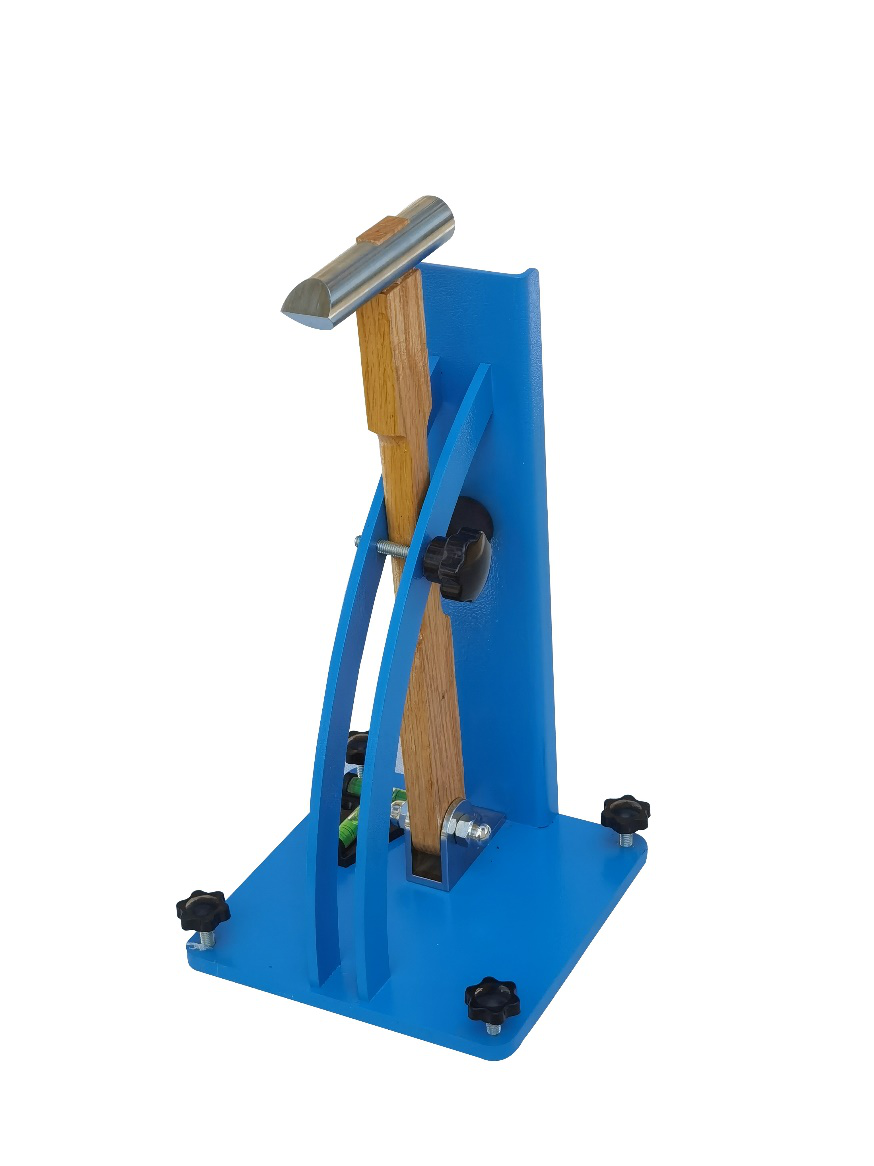

鋼構件鍍鋅層附著性能測定儀是對公路鋼構件鍍鋅層附著性能進行測定的專用儀器。可用于試驗室，也可用于現場測量。鋼構件鍍鋅層附著性能測定儀由錘頭、錘柄及底座三個部件組成。鋼構件鍍鋅層附著性能測定儀工作原理如下：將底座固定于水平穩定的臺架上，試件表面應保持與底座同樣高度，并與其處于同一水平面上。試驗時錘柄垂直于臺架保持穩定后，使錘柄與錘頭自由落下，以4mm的間隔平行打擊試件表面5點，查看試件表面鋅層狀態
1.范圍及使用方法
JJG(交通)082-2007鋼構件鍍鋅層附著性能測定儀制定了該產品的的技術要求、試驗方法、檢驗規則以及標志、包裝、運輸與儲存等。該說明書適用于公路用鋼構件鍍鋅層附著性能測定儀的生產、檢驗使用。
鋼構件鍍鋅層附著性能測定儀是對公路鋼構件鍍鋅層附著性能進行測定的專用儀器?？捎糜谠囼炇?，也可用于現場測量。鋼構件鍍鋅層附著性能測定儀由錘頭、錘柄及底座三個部件組成。鋼構件鍍鋅層附著性能測定儀工作原理如下：將底座固定于水平穩定的臺架上，試件表面應保持與底座同樣高度，并與其處于同一水平面上。試驗時錘柄垂直于臺架保持穩定后，使錘柄與錘頭自由落下，以4mm的間隔平行打擊試件表面5點，查看試件表面鋅層狀態。
2.規范性引用文件
本規程引用下列文獻：
JJG 1一1999鋼直尺
JJG 30一2002通用卡尺
JT／T 28l一200r7公路波形梁鋼護欄
使用本規程時，應注意使用上述引用文獻的現行有效版
3.技術要求
3.1 結構
鋼構件鍍鋅層附著性能測定儀有錘頭、錘柄及底座三個構件組成，見圖1 所示。
3.2 外觀
錘頭表面應光滑、平整、不易磨損和無銹蝕；錘柄表面應光滑、平整、無毛刺。
錘頭與錘柄結合應牢固；底座與錘柄之間應活動靈活。
3.3 外形尺寸
錘頭、錘柄及底座公稱尺寸及允許偏差見圖 1 和表 1 所示。
表 1錘頭 、錘柄及底座公稱尺寸及允許偏差
構件 名稱 | 公稱尺寸 及允許偏差 | |||||
錘頭 | L(mm) | F(mm) | ￠1(mm) | ａ(?) | 錘刃切面平整度（UM） | 刃口寬度 |
100±2 | 60±1 | 20±1 | 90±1 | ≤8 | ≤0.1 | |
錘柄 | A(mm) | B(mm) | C(mm) | D(mm) | ￠2(mm) | N(mm) |
275±5 | 100±2 | 105±2 | 27±1 | 20±1 | 15?-1 | |
底座 | E(mm) | H(mm) | G(mm) | K(mm) | M(mm) | |
25±1 | 30±1 | 15。±1 | 22±1 | 60±1 | ||
3.4 材料和質量
錘頭采用 45 號鋼，質量為（210±10）g,表面鍍鉻。
錘刃硬度（肖氏）不低于 40HS。
錘柄采用橡木，質量為（70±10）g。
底座采用 Q235 鋼，表面鍍鉻。

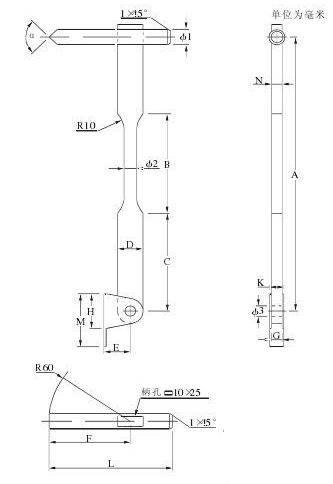

圖1鋼構鍍鋅層附著性能測定儀示意圖（尺寸單位：mm）
