色欲AV伊人久久大香线蕉影院,WW.783成人A片,免费看欧美成人A片无码,成熟妇人A片免费看网站,欧美丰满老熟妇AAAA片,少妇大叫太大太粗太爽了A片软件,国产麻豆剧传媒精品国产AV,国产aⅴ激情无码久久久无码,中文无码熟妇人妻AV在线,特级做A爰片毛片免费69,亚洲精品久久久久AVWWW潮水,亚洲精品成A人在线观看

一、技術(shù)參數(shù)

1、纏繞速度          1--20.0 R/min/

2、自由張力: 25n-250n 無極可調(diào)

3、纏繞最大輸出扭力       40n.m

4、芯棒直徑與鐵絲對(duì)應(yīng)表（2-5mm直徑鐵絲）

5、最大試驗(yàn)距離   700mm

6、整機(jī)尺寸  1200*220*350  mm/

7、功耗      AC 220V   0.25Kw

8、整機(jī)重量：150kg

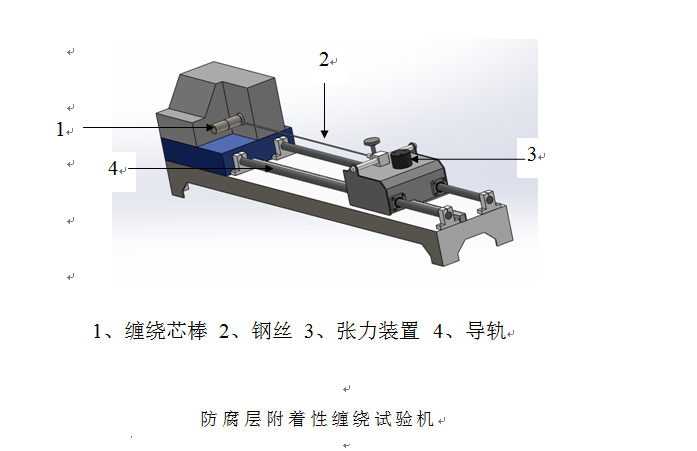

二、結(jié)構(gòu)示意圖

三、操作及設(shè)置

1、根據(jù)鋼絲

1、設(shè)置纏繞圈數(shù)：打開電源，按 SET 設(shè)置鍵      設(shè)置纏繞圈數(shù)，再次

鍵移位設(shè)置按      纏繞速度。

2、將鋼絲試樣，一頭插入芯棒插孔。另一頭插入張力鎖緊裝置、頂緊螺絲。

3、按：“試驗(yàn)”鍵、開始纏繞、達(dá)到設(shè)定纏繞圈數(shù)纏繞停止。

鍍鋅（鋅鋁合金）層附著性能試驗(yàn)方法

1試樣準(zhǔn)備

1.1用直徑與網(wǎng)片鋼絲直徑相同的鋼絲，與網(wǎng)片在同一工藝條件下鍍鋅（鋅鋁合金），同時(shí)鍍3根， 每根試樣長度不小于表B.1規(guī)定，試驗(yàn)前可對(duì)試樣進(jìn)行矯直，當(dāng)用手不能矯直時(shí)，可將試樣置于木材、 塑料或銅的墊板上，以木錘或橡膠錘輕輕打直，矯直后試樣表面不應(yīng)有損傷；

1.2 用相同厚度鋼板與被測立柱在同一工藝條件下鍍鋅，同時(shí)鍍3塊。

表B. 1芯棒直徑及纏繞圈數(shù)

2試驗(yàn)裝置

2. 1纏繞試驗(yàn)裝置

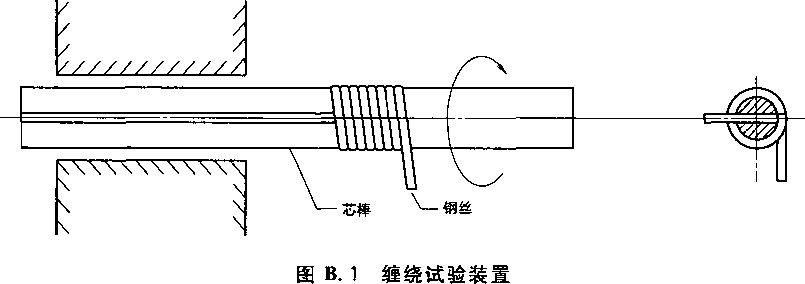

2. 1.1纏繞試驗(yàn)裝置如圖B.1所示。

2. 1.2試驗(yàn)機(jī)應(yīng)符合纏繞松懈試驗(yàn)的技術(shù)要求。

2. 1.3試驗(yàn)機(jī)應(yīng)能保證試樣圍繞芯棒沿螺旋方向纏成緊密的螺旋圈。

2. 1.4纏繞芯棒直徑（自身纏繞除外）應(yīng)符合表B.1的規(guī)定，但允許偏差不允許有正偏差值,芯棒應(yīng) 具有足夠的硬度，其表面粗糙度應(yīng)不大于6. 3 ym。

B. 2. 1.5試驗(yàn)機(jī)應(yīng)有對(duì)試樣自由端施加張力的裝置。

B.3試驗(yàn)步驟 B.3. 1纏繞試驗(yàn)

B.3. 1.1將試樣沿螺旋方向以緊密的螺旋圈纏繞在直徑為 > 的芯棒上。

B. 3. 1.2 一般情況下，試驗(yàn)應(yīng)在10°C?35°C的室溫下進(jìn)行，如有特殊要求,試驗(yàn)溫度應(yīng)為23 °C ±5 °C。

 B.3. 1.3纏繞、松懈的速度應(yīng)均勻一致，纏繞速度為5圈/min?10圏/min,必要時(shí)可減慢試驗(yàn)速度， 以防止溫度升高而影響試驗(yàn)結(jié)果。

B.3. 1.4為確保纏繞緊密，纏繞時(shí)應(yīng)在試樣自由端施加不大于線材公稱抗拉強(qiáng)度相應(yīng)試驗(yàn)力的5%。

B.4試驗(yàn)結(jié)果的判定

B.4. 1纏繞試驗(yàn)后，鍍鋅（鋅鋁合金）層不開裂或起層到用裸手指能夠擦掉的程度。

B.4.2錘擊試驗(yàn)后，鍍鋅（鋅鋁合金）層不剝離，不凸起。
