色欲AV伊人久久大香线蕉影院,WW.783成人A片,免费看欧美成人A片无码,成熟妇人A片免费看网站,欧美丰满老熟妇AAAA片,少妇大叫太大太粗太爽了A片软件,国产麻豆剧传媒精品国产AV,国产aⅴ激情无码久久久无码,中文无码熟妇人妻AV在线,特级做A爰片毛片免费69,亚洲精品久久久久AVWWW潮水,亚洲精品成A人在线观看

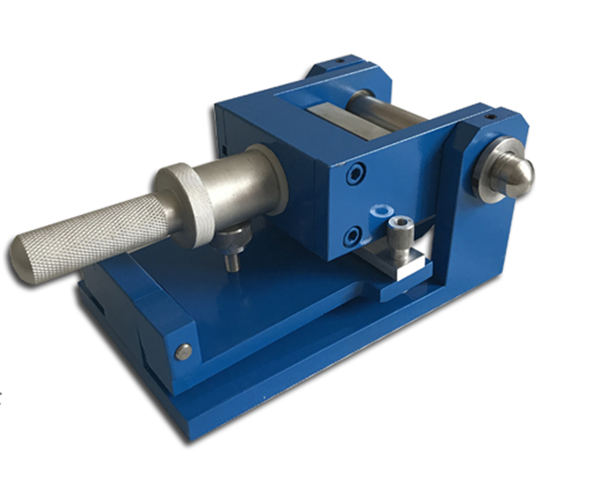

RP-960防腐層抗彎曲試驗裝置主要適用于測定色漆和清漆的涂膜柔韌性，是衡量涂料性能的主要指標(biāo)之一，對于涂料品種的選擇，應(yīng)用有很大的參考價值。

防腐層抗彎曲試驗裝置是評價色漆、清漆和有關(guān)產(chǎn)品的涂層,標(biāo)準(zhǔn)條件下繞圓柱軸彎曲時的抗開裂或從金屬板上剝離的性能的專用儀器，符合GB 6742等相關(guān)國家標(biāo)準(zhǔn)。

二、工作原理及參數(shù)

1、工作原理

  彎曲半徑不同對底材的延展性能亦不同，涂膜依據(jù)在不同彎曲

半徑上的開裂或剝離的情況，而判定涂膜柔韌性的好壞。

2、主要參數(shù)

防腐層抗彎曲試驗裝置軸的直徑分別為2、3、4、5、6、8、10、12、16、20、25和32mm。

旋轉(zhuǎn)柄調(diào)整量應(yīng)大于17mm，與試棒貼緊時允許縫隙為0.05mm。

支板部件升降量應(yīng)大于17mm，與試棒貼緊時允許縫隙為0.1mm。

三、使用與操作

1、按產(chǎn)品標(biāo)準(zhǔn)要求取樣、涂布、干燥并測厚。

2、將漆膜試驗器安放在靠及試驗工作臺邊緣處，以使調(diào)節(jié)把手能自如操作并插入樣板。

3、按產(chǎn)品要求選擇一個合適的軸棒。插入試驗器基座與軸棒孔中，并用手動螺母緊固。

4、轉(zhuǎn)動調(diào)節(jié)手輪托板，將樣板的涂膜面向下插入軸棒與調(diào)節(jié)把手之間，并在托板之上用緊固螺釘與壓條壓緊。

5、轉(zhuǎn)動調(diào)節(jié)手輪抬起托板使樣板貼緊軸棒。

6、轉(zhuǎn)動調(diào)節(jié)把手至最低位置，調(diào)節(jié)把手上的壓緊軸的旋鈕，使壓緊軸貼緊樣板。

7、抬起調(diào)節(jié)把手，在1-2秒內(nèi)平穩(wěn)地抬起180°，此時軸上的樣板也彎曲180°。

8、轉(zhuǎn)動調(diào)節(jié)手輪，放低托板，使彎曲樣板離開軸棒而取出。

9、樣板的檢測

彎曲后，不要將樣板從儀器上取出，立即檢查樣板，按產(chǎn)品標(biāo)準(zhǔn)要求,用正常視力或用10倍放大鏡檢查涂層是否開裂或從底板上剝離（不計離板邊小于10mm涂層），但需注明使用放大鏡。以免與正常視力結(jié)果造成誤會。

10、認定首先引起破壞的軸直徑的操作程序

依據(jù)上述操作，依次（從大到?。┰囼炤^小直徑的軸直至涂膜開裂或谷底板上剝離，再將在一場塊新的樣板上以同樣的軸徑重復(fù)操作，證明這個結(jié)果后，記錄最先使涂膜開裂或剝離的軸徑。如果最小直徑的軸也不能使涂膜破壞，則記錄該涂膜在最小直徑的軸上，彎曲時不會被破壞。

11、試驗環(huán)境與條件

為使結(jié)果正確，試驗應(yīng)在23±2℃的溫度和50±5%相對溫度下進行。
